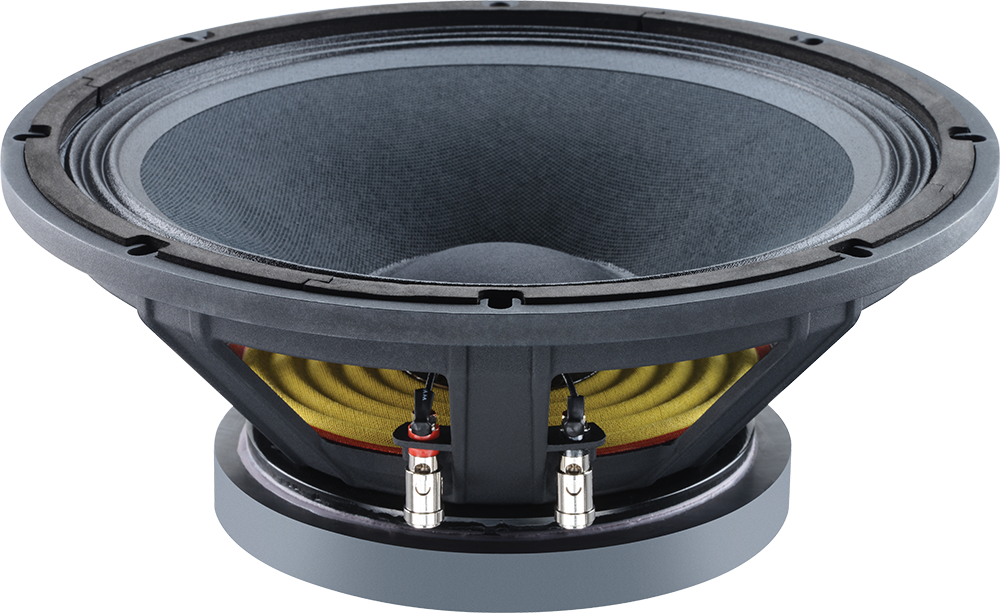

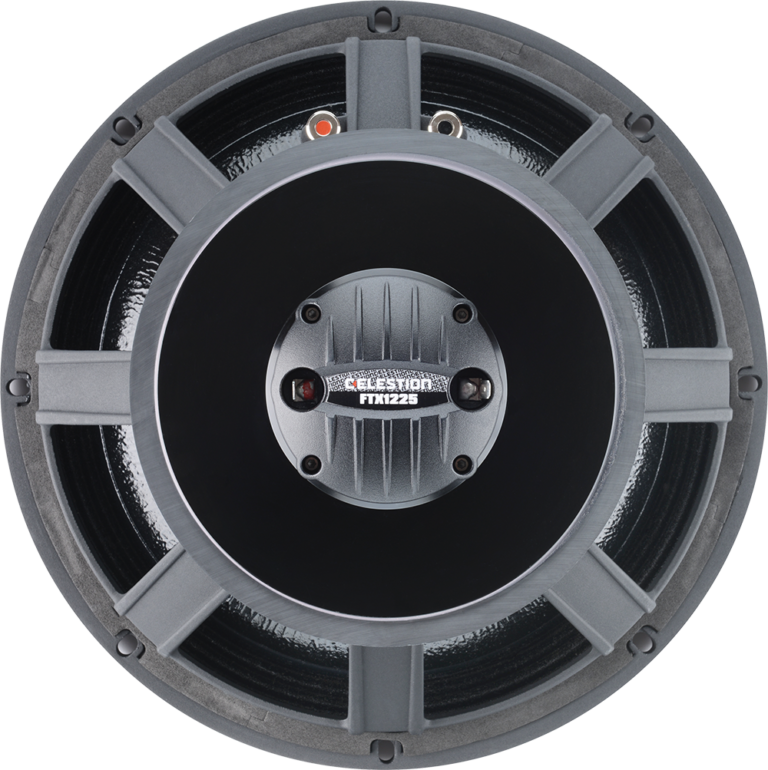

Celestion FTX1225

• Ferrite magnet assembly acts as common motor for both LF and HF
• Polyimide HF diaphragm
• Demodulation ring
• 90° nominal HF coverage
• HF repair kit available

#

Nominal Diameter                             305mm/12in

Nominal Power Rating                      300W

Continuous Power Rating                 600W

Sensitivity                                          97dB

Rated Impedance                              8?

Frequency Range                              50Hz-4000Hz

Voice coil diameter (mm)                    64mm

Voice coil diameter (in)                       2.5in

Chassis Type                                      Cast Aluminium

Magnet Type                                       Ferrite

Magnet Weight                                    2.3kg/81oz

Voice coil material                               Edgewound copper clad aluminium

Former Material                                   Glass fibre

Cone material                                      Kevlar loaded paper

Surround Material                                Cloth-sealed

Suspension                                          Single

Xmax                                                   4mm/0.16in

Gap Depth                                           8mm/0.31in

Voice coil winding width                      16mm/0.63in

Small Signal Parameters

Sd                                                  530.93cm2/82.29in2

Fs                                                   42.10Hz

Mms                                               47.53g/1.68oz

Qms                                                3.345

Qes                                                  0.459

Qts                                                   0.403

Re                                                     5.74?

Vas                                                  12.08I/0.43ft3

BI                                                     12.54Tm

Cms                                                   0.30mm/N

Rms                                                   3.76kg/s

Le (at 1kHz)                                       0.50mH

Mounting Information

Mounting slot dimensions                           7.5mm x 6.5mm/0.29in x 0.26in Ø

Mounting slot PCD                                      298mm-304mm/11.70in-11.97in

Number of mounting slots                           8

Overall Depth                                             168mm/6.61in

Overall Diameter (mm)                                318mm

Overall Diameter (in)                                   12.5in

Cut-out diameter                                          286mm/11.26in

Unit Weight                                                   5.9kg/13lb

Packed Dimensions & Weight

Single pack size W x D x H

364mm x 364mm x 189mm/14.3in x 14.3in x 7.4in

Single pack weight

6.7kg/14.7lb

Multi Pack Qty

48

Multi pack size W x D x H

970mm x 1070mm x 850mm/38.1in x 42.1in x 33.4in

Multi pack weight

315kg/690lb

Additional HF Specifications

Power Rating                                                 60W

Continuous Power Rating                              120W

Nominal Impedance                                       8?

Sensitivity                                                       104dB

Frequency Range                                            1000Hz-20,000Hz

Recommended Min. Crossover 12dB/oct        2000Hz

Voice Coil Diameter                                         45mm/1.75in

Magnet Type                                                    Dual ferrite magnet motor

Diaphragm and Surround Material                   Polyimide
